Sin multiplexar
Cada LED se conecta a un generador de corriente constante que le entrega la corriente justa, dentro del ±4% ante variaciones de tensión o temperatura. Vida útil teórica de 100.000 horas: unos 11 años.
9.000nits
Brillo
Control automático según luz ambiente: legible con sol de frente.
15,4mm
Pitch
LED redondo de 90° de visibilidad, matriz de 16 filas. (3)
24VDC
Alimentación
Fuente conmutada integrada, eficiencia mayor al 90%. Admite 10 a 32 VDC.
50mm
Espesor
Gabinete de aluminio de bajo perfil, común a toda la serie.
01 · Tecnología
La corriente justa, LED por LED
El multiplexado abarata el cartel a costa del LED: pulsos de alta corriente que degradan el brillo prematuramente. Acá no hay pulsos.

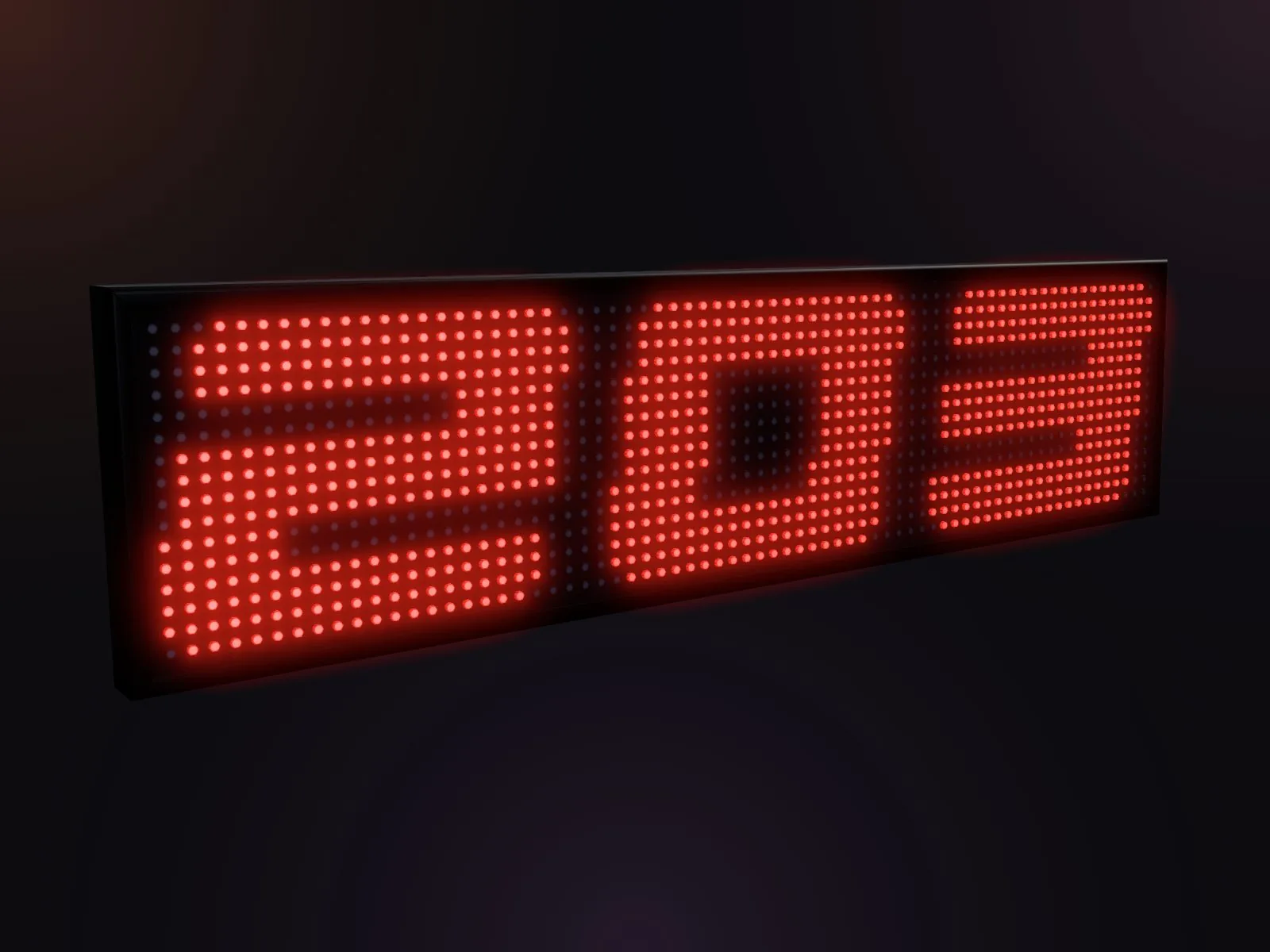

fig.02 — 1670DCircuito impreso epoxi
Fibra de vidrio con resina epoxi, 2,5 veces más duro que el fenólico habitual en carteles grandes. Y no va atornillado: monta sobre un burlete de goma en riel continuo que absorbe la vibración.
fig.03 — 16105DBrillo que se regula solo
9.000 nits con control automático: baja de noche para no encandilar y prolongar la vida del LED, y sube de día para leerse con sol de frente, incluso de costado.
02 · Modelos
Tres modelos, tres gabinetes
Los mismos gabinetes chico, mediano y grande que la serie full color, armados con 1, 2 o 3 módulos de 16 × 35 — cada módulo con su color de LED.

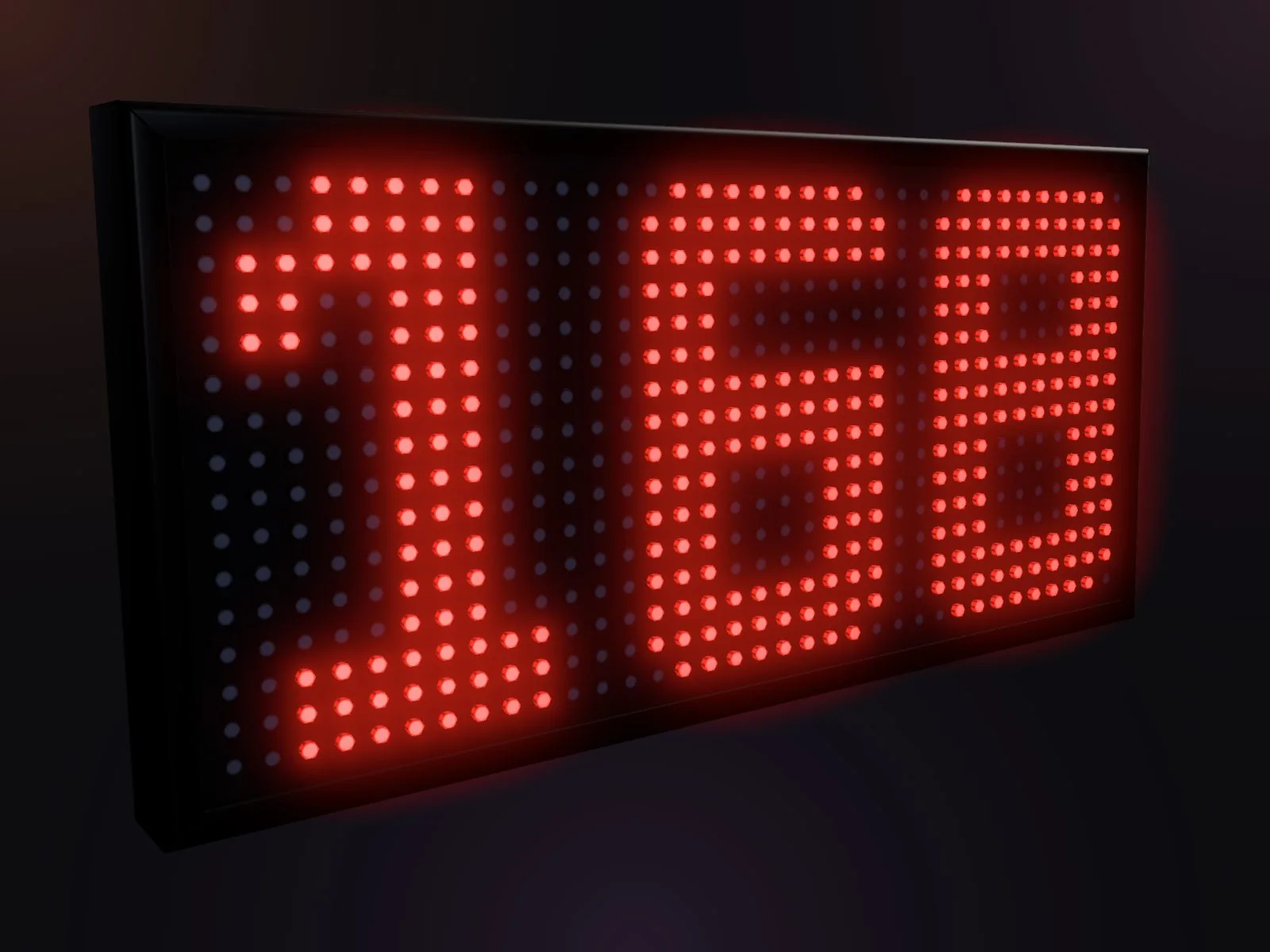

1635D
Chico
- Matriz
- 16 × 35 · 560 LEDs
- Gabinete
- 580 × 290 × 50 mm (1)
- Área activa
- 540 × 247 mm
- Módulos
- 1 · un solo color
- Consumo máx.
- 15 W
1670D
Mediano
- Matriz
- 16 × 70 · 1.120 LEDs
- Gabinete
- 1120 × 290 × 50 mm
- Área activa
- 1080 × 247 mm
- Módulos
- 2 · hasta dos colores
- Consumo máx.
- 28 W (2)
16105D
Grande
- Matriz
- 16 × 105 · 1.680 LEDs
- Gabinete
- 1660 × 290 × 50 mm
- Área activa
- 1620 × 247 mm
- Módulos
- 3 · hasta tres colores
- Consumo máx.
- 40 W
Hacé click en un modelo para ver el plano del gabinete. (1) Ancho pendiente de confirmación por medición. (2) Consumo estimado por interpolación; pendiente de medición. (3) Pitch derivado del área activa; pendiente de confirmación por medición. Especificaciones sujetas a actualización sin previo aviso.
Vida útil teórica del LED
100.000horas
Unos 11 años de operación. La corriente constante la extiende hasta el máximo teórico y asegura brillo parejo en todo el cartel.
No multiplexado
P15,4
16 filas
Pendrive
16105D
1.680
1670D
1.120
1635D
560
- LEDs por modelo
- Cantidad total de emisores
- Memoria
- 1.000 pantallas
- Tipografías
- Más de 30, configurables
- Programación
- Por pendrive
03 · Colores
Seis colores, uno por módulo
Cada cartel se arma con módulos de 16 × 35, y cada módulo lleva su propio color de LED: número de línea en un color, destino en otro. Intensidad por LED mayor a 2.500 mcd en toda la paleta.
Rojo
626 nmNaranja
605 nmAmarillo
590 nmVerde
525 nmAzul
460 nmBlanco
6500 K

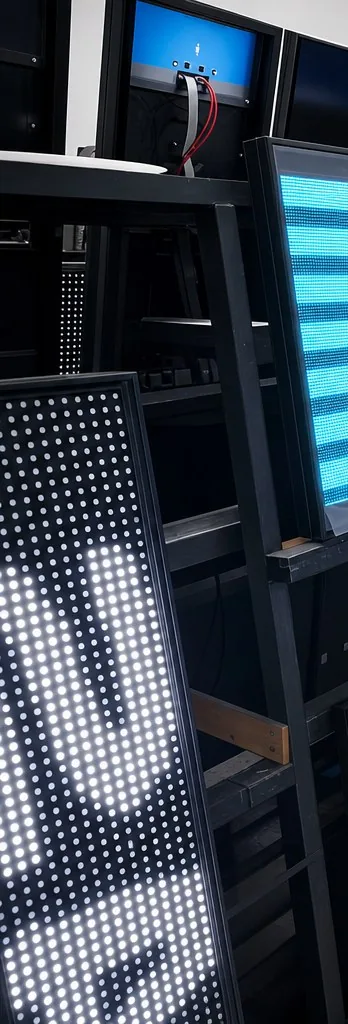

fig.04 — planta La Plata
gabinete de aluminio propio
04 · Ingeniería
Consume menos que una lámpara
Gabinete de perfil de aluminio de diseño propio, pintado en negro, de bajo peso y elevada rigidez. El panel de LED va montado sobre burletes de goma que absorben la vibración, y no hay piezas móviles que mantener.
Entre 15 y 40 watts de consumo máximo, con fuente conmutada de eficiencia mayor al 90% que adapta la tensión del vehículo en todo el rango de 10 a 32 VDC. Menos combustible, menos CO₂, y apta para vehículos híbridos.
SMPS > 90%15–40 W-20 a 70 °C
05 · Fabricación

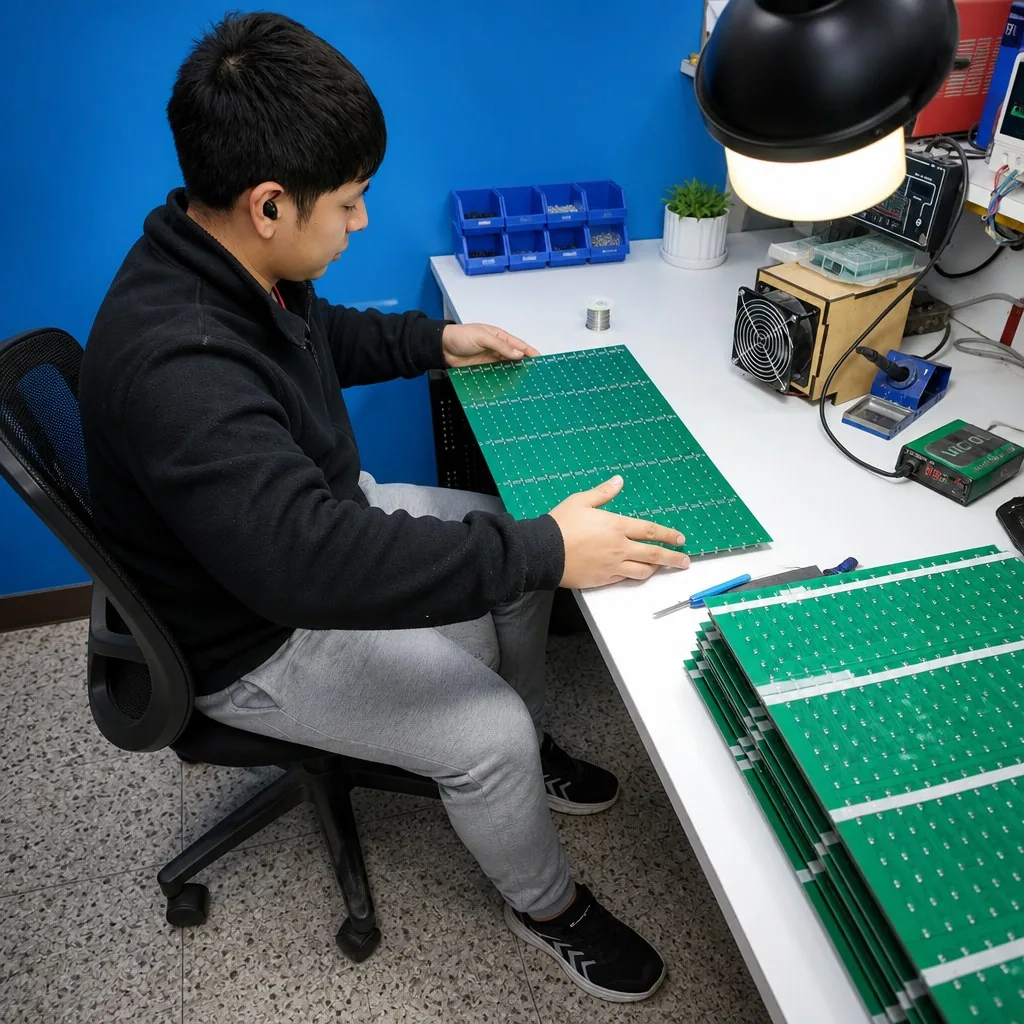

100% MARS, hasta la fuente
Ingeniería, electrónica y fabricación 100% nacional: el gabinete de aluminio, las placas de LED y hasta la fuente conmutada se diseñan y fabrican en la planta de La Plata. No hay cajas negras de terceros.
Y eso cambia la postventa: el soporte lo da el mismo equipo que soldó cada placa, con móviles propios que se trasladan hasta la cabecera y respuesta inmediata.
Fuente propia18 técnicos + 5 ingenierosMóviles a cabecera
fig.05 — fuente conmutada propia
06 · Aplicaciones
Un cartel para cada posición
El esquema frontal más lateral que exige el Decreto 914/97, resuelto con dos gabinetes y el cartel interior de próxima parada.
16105D
El de mayor impacto y el primero que ve el pasajero: número de línea y recorridos en varios formatos.
1635D
Indicador de ramales en dos renglones claros, a la altura del pasajero antes de subir a la unidad.
1635D
Confirma el ramal desde la vereda, cerca de las puertas, o desde atrás de la unidad.
Próxima parada
Integrado al sistema: la información de paradas que la norma exige poner al alcance de todos los pasajeros.
07 · Sistema
Señalización integral
Toda la serie tiene comunicación bidireccional entre carteles y con dispositivos propios y de terceros, sobre un solo cable y con protocolo abierto. El chofer o una central remota manejan todos los carteles, individual o colectivamente.
El sistema admite conexión con equipos de control de flota de terceros y cubre la visualización completa de la unidad: frontal, lateral, trasero e interior.
Protocolo abiertoUn solo cableControl remoto de flota
fig.06 — 16105D
08 · Trayectoria
Desde 2004 en la calle
El primer cartel electrónico para colectivos de Argentina y Uruguay salió de esta planta. Más de veinte años después, la serie sigue en desarrollo continuo.
Equipos en servicio
+20.000
Monocromo y full color instalados.
Planta propia
+1.500m²
Fabricación en La Plata, Buenos Aires.
Equipo técnico
18+5
Técnicos e ingenieros en producción y desarrollo.
Norma de accesibilidad
ADA49 CFR §38.39
Un carácter de 12 filas mide unos 170 mm: más de tres veces el mínimo exigido.
Diseño a medida según flota, carrocería y necesidad de cada empresa. Cumple el esquema frontal + lateral del Decreto 914/97 (Ley 22.431) sobre identificación de línea con óptima visualización.
fig.07 — planta La Plata
09 · Postventa
El soporte lo da quien lo diseñó
Programación, reparación y mantenimiento con móviles propios que se trasladan hasta la cabecera del cliente. Software de instalación simple, con soporte constante e inmediato del mismo equipo de ingeniería que desarrolló el producto.
Móviles a cabeceraSoporte directo de fábrica
¿Video, imágenes y color?
Ver serie full color
También hay serie full color
Cuatro modelos de pitch 3,91 mm con capacidad gráfica total — texto, gráficos, animaciones y video — en los mismos gabinetes, más el ramalero bajo.
10 · Cotización
Contanos tu flota
Cada equipo se fabrica a pedido y a medida según carrocería y necesidad. Respondemos con una propuesta concreta.
- Teléfono
- (221) 588-5847
- (221) 607-2409 · solo texto
- ventas@mars.com.ar
- Planta
- Avenida 31 Nº 472, La Plata (1900)
Especificaciones sujetas a actualización y/o cambio sin previo aviso.
